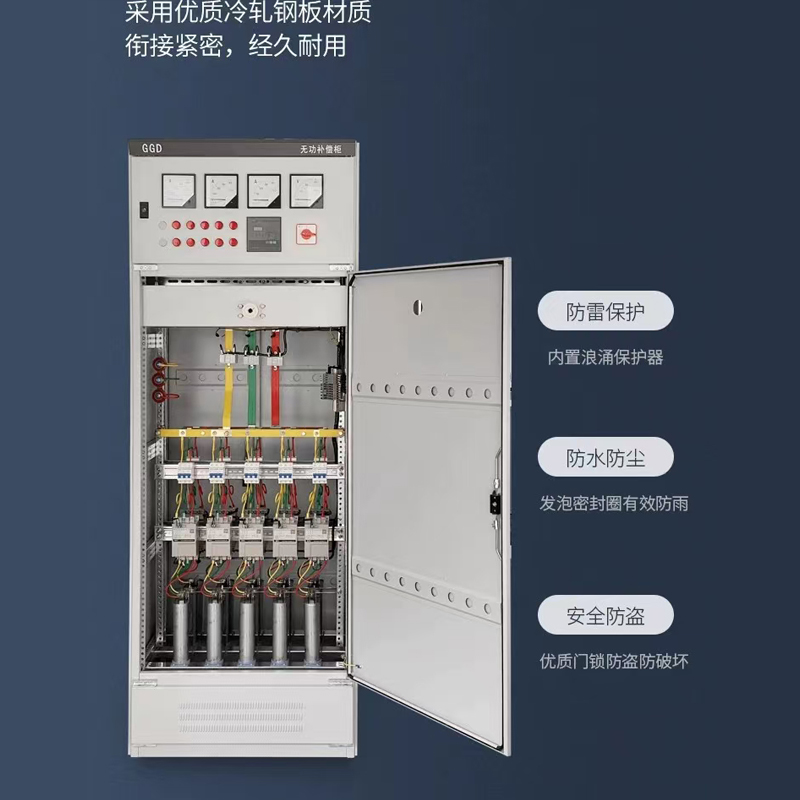

Щит управления компенсацией реактивной мощности GGJ

Подробнее о продукте Шкаф управления компенсацией реактивной мощности используется для контроля и управления оборудованием компенсации реактивной мощности для улучшения коэффициента мощности энергосистемы, снижения потерь реактивной мощности, улучшения качества электроэнергии электрооборуд...

Отправить заявку

Описание

маркер

Подробнее о продукте

Шкаф управления компенсацией реактивной мощности используется для контроля и управления оборудованием компенсации реактивной мощности для улучшения коэффициента мощности энергосистемы, снижения потерь реактивной мощности, улучшения качества электроэнергии электрооборудования, ниже приводится его соответствующее введение:

основная композиция

-Корпус: как правило, изготовлен из металлического материала, имеет хорошие характеристики заземления и защиты, а уровень защиты обычно достигает IP30 и выше.

- Контроллер компенсации реактивной мощности: основной компонент, который может автоматически определять потребность в реактивной мощности и рассчитывать количество и время переключения конденсаторов в соответствии с заданным алгоритмом, с функциями защиты от перенапряжения, пониженного напряжения, перегрузки по току и другими функциями, а также интерфейсами связи для осуществления удаленного мониторинга и передачи данных.

- Конденсаторная батарея: состоит из нескольких блоков конденсаторов для компенсации реактивной мощности. Существуют самовосстанавливающиеся конденсаторы, маслопогружные конденсаторы и другие типы, которые выбираются в соответствии с различными сценариями применения и уровнями напряжения.

- Переключатель: используется для управления вводом и выводом конденсаторной батареи, общего контактора переменного тока, тиристорного переключателя, композитного переключателя и т.д. - Защитные устройства: включая предохранители, автоматические выключатели, тепловые реле, молниеотводы и т.д..

-Приборы для измерения и отображения: такие как вольтметр, амперметр, измеритель коэффициента мощности и т.д., отображают напряжение, ток, коэффициент мощности и другие параметры электросети в режиме реального времени.

Точки отбора

-Выбор на основе компенсационной мощности: Определите компенсационную мощность на основе требований к реактивной мощности нагрузки и, как правило, оцените ее в соответствии с определенной долей мощности трансформатора. Общая компенсационная мощность составляет от десятков до тысяч квар.

- Учитывайте уровень напряжения: выберите соответствующий шкаф управления компенсацией реактивной мощности в соответствии с уровнем напряжения в сети, распространенными уровнями напряжения являются 380 В, 690 В, 10 кВ и т.д.
